LKAV 3624&3203 2km UGV Video-Datenverbindung CAN-Steuerung Bidirektions-Audio
Einleitung
Das LKAV-3624 & 3203 ist ein leistungsfähiges 8-Kanal-Videotransmissionssystem, das speziell für unbemannte Bagger, Backhoe-Ladegeräte, Radlader und UGV-Anwendungen entwickelt wurde.Es verfügt über einen 8-Kanal-Video-Eingang (1080p AHD), CAN für Steuerung, Audio-Einbettung, 2x2W HF-Ausgangsleistung und Übertragungsreichweite von bis zu 2 km NLOS (5-10 km LOS).
Eigenschaften
■ Frequenzverstellbar bei 580±20MHz
■ Datenrate von bis zu 82 Mbps
■ 2x2W HF-Ausgangsleistung
■ Reichweite von bis zu 2 km NLOS (5-10 km LOS)
■ Ein integriertes DVR unterstützt App-Steuerung und Moduswechsel
■ Unterstützung von Zwei-Wege-Audio
■ Unterstützung der CAN-Steuerung
■ Unterstützung von DC 10-30V
■ mit HDMI-Ausgang auf RX
■ Unterstützung der AES-Verschlüsselung
■ Unterstützung von GPS
■ Robuste Aluminiumgehäuse aus Luftfahrtlegierung
TX-Spezifikation
| Arbeitsfrequenz |
562-612 MHz |
| Modulation |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| HF-Ausgangsleistung |
36 dBm (2x2W) |
| HF-Bandbreite |
2M/5M/10M/20MHz/40MHz |
| Digitale Empfindlichkeit |
96 dBm@5MHz BPSK |
| Datenrate |
Bis zu 82 Mbps |
| Video-Eingabeoberfläche |
8x 4-Pin GX12 Luftfahrt-Anschluss |
| LAN-Schnittstelle |
3x RJ45 |
| Videoformate |
1080p/1080i/720p/720i |
| Video-Codierung |
H.264/H.265 |
| HF-Schnittstelle |
N F x2 |
| GPS-Schnittstelle |
SMA F x1 |
| Mikrofonoberfläche |
3-Pin-GX12-Flugzeuganschluss |
| Sprecheroberfläche |
3-Pin-GX12-Flugzeuganschluss |
| CAN-Schnittstelle |
2-Pin-GX12-Flugzeuganschluss |
| Verschlüsselung |
AES |
| Betriebsspannung |
Gleichspannung 24V (10-30V) |
| Stromversorgungsschnittstelle |
3-Pin-Flugzeuganschluss |
| Abmessungen |
356x200x62mm (ohne Antenne) |
| Gewicht |
3.45 kg (ohne Antenne) |
| Arbeitszeitnehmer. |
-20°C bis 70°C |
| Stromverbrauch |
TBA |
RX-Spezifikation
| Arbeitsfrequenz |
562-612 MHz |
| Modulation |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| HF-Ausgangsleistung |
36 dBm (2x2W) |
| HF-Bandbreite |
2M/5M/10M/20MHz/40MHz |
| Digitale Empfindlichkeit |
96 dBm@5MHz BPSK |
| Datenrate |
Bis zu 82 Mbps |
| Video-Ausgabe-Schnittstelle |
1x HDMI |
| LAN-Schnittstelle |
1x RJ45 |
| Videoformate |
1080p/1080i/720p/720i |
| Video-Decodierung |
H.264/H.265 |
| HF-Schnittstelle |
N F x2 |
| GPS-Schnittstelle |
SMA F x1 |
| PTT-Mikrofon-Schnittstelle |
2 x 3,5 mm Ohrhörerbuchse |
| CAN-Schnittstelle |
2-Pin-GX12-Flugzeuganschluss |
| Verschlüsselung |
AES |
| Betriebsspannung |
Gleichspannung 24V (10-30V) |
| Stromversorgungsschnittstelle |
3-Pin-Flugzeuganschluss |
| Abmessungen |
483x300x45mm (ohne Antenne) |
| Gewicht |
3.45 kg (ohne Antenne) |
| Arbeitszeitnehmer. |
-20°C bis 70°C |
| Stromverbrauch |
TBA |

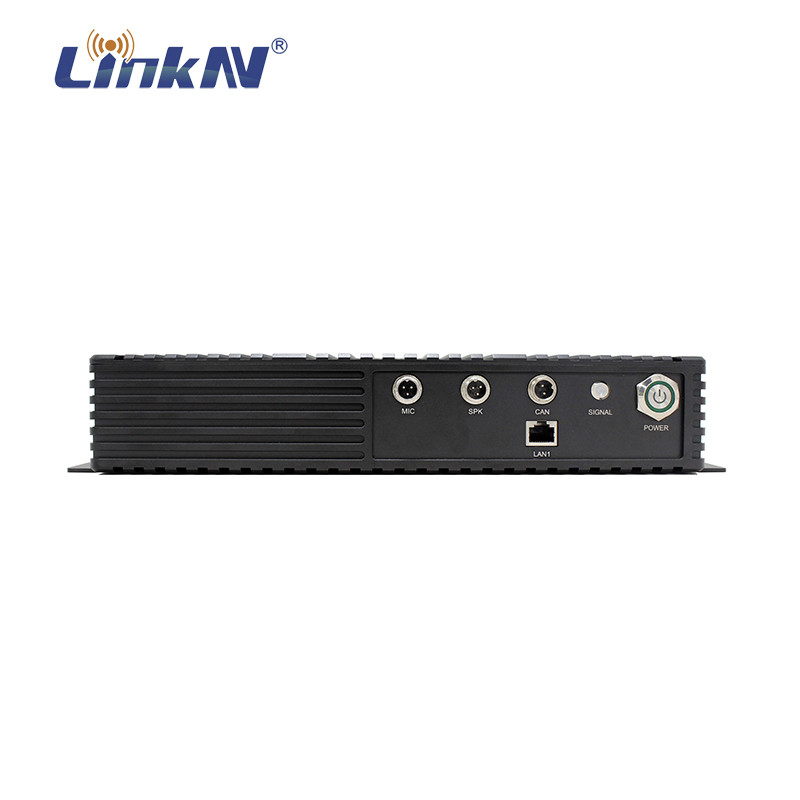

TX Frontplatte
1 Mikrofonoberfläche
2 Lautsprecheroberfläche
3 CAN-Schnittstelle
4 Signalanzeiger normalerweise rot/grün schnell blinkend
| Status des Indikators |
Signalstärke |
| Noch grün. |
Die Verbindung ist solide. |
| Rot/Grün blinkt zeitweise |
Die Verbindung wird abbrechen. |
| Immer noch rot |
Es ist nicht möglich eine Verbindung herzustellen |
| Rotflimmern |
Link ist nicht stabil |
| SNR |
Farbe des Anzeigers |
Blinkfrequenz |
Topologie Farbe |
Topologiewert |
| 0 |
Rot |
N/A |
Grün |
0 |
| 1 bis 12 |
Rotflimmern |
350 ms |
Grün |
1 bis 12 |
| 13 bis 25 |
Rot/Grün flimmern |
350 ms |
Grün |
13 bis 25 |
| 26 bis 35 |
Grüne Blitze |
350 ms |
Grün |
26 bis 35 |
| 36 bis 70 |
Noch grün. |
N/A |
Grün |
36 bis 70 |
| > 70 |
Rotflimmern |
120 ms |
Grün |
> 70 |
5 Anschaltknopf
6 LAN1-Schnittstelle RJ45.
TX Rückseite
1 MESH Antennenoberfläche N F.
2 CH1 Video-Eingang 4 Pins GX12, mit DC-Ausgang von 12 V.
3 CH2 Video-Eingang 4 pinGX12, mit DC-Ausgang von 12 V.
4 CH3 Video-Eingang 4 pinGX12, mit DC-Ausgang von 12 V.
5 CH4 Video-Eingang 4 pinGX12, mit DC-Ausgang von 12 V.
6 CH5 Video-Eingang 4 Pin GX12, mit DC-Ausgang von 12 V.
7 CH6 Video-Eingang 4 pinGX12, mit DC-Ausgang von 12 V.
8 CH7 Video-Eingang 4 Pin GX12, mit Gleichspannung 12 V.
9 CH8 Video-Eingang 4 pinGX12, mit Gleichspannung 12 V.
10 GPS-Antennenoberfläche ‡ SMA F.
11 Leistungsaufnahme-Schnittstelle 3 Pins Luftfahrtanschluss, Gleichspannung 10-30 V.
12 MESH-Antennenoberfläche
13 LAN2 Port RJ45.
14 LAN3 Port RJ45.
RX Frontplatte
1 Anschaltknopf
2 Signalanzeiger
| Status des Indikators |
Signalstärke |
| Noch grün. |
Die Verbindung ist solide. |
| Rot/Grün blinkt zeitweise |
Die Verbindung wird abbrechen. |
| Immer noch rot |
Es ist nicht möglich eine Verbindung herzustellen |
| Rotflimmern |
Link ist nicht stabil |
| SNR |
Farbe des Anzeigers |
Blinkfrequenz |
Topologie Farbe |
Topologiewert |
| 0 |
Rot |
N/A |
Grün |
0 |
| 1 bis 12 |
Rotflimmern |
350 ms |
Grün |
1 bis 12 |
| 13 bis 25 |
Rot/Grün flimmern |
350 ms |
Grün |
13 bis 25 |
| 26 bis 35 |
Grüne Blitze |
350 ms |
Grün |
26 bis 35 |
| 36 bis 70 |
Noch grün. |
N/A |
Grün |
36 bis 70 |
| > 70 |
Rotflimmern |
120 ms |
Grün |
> 70 |

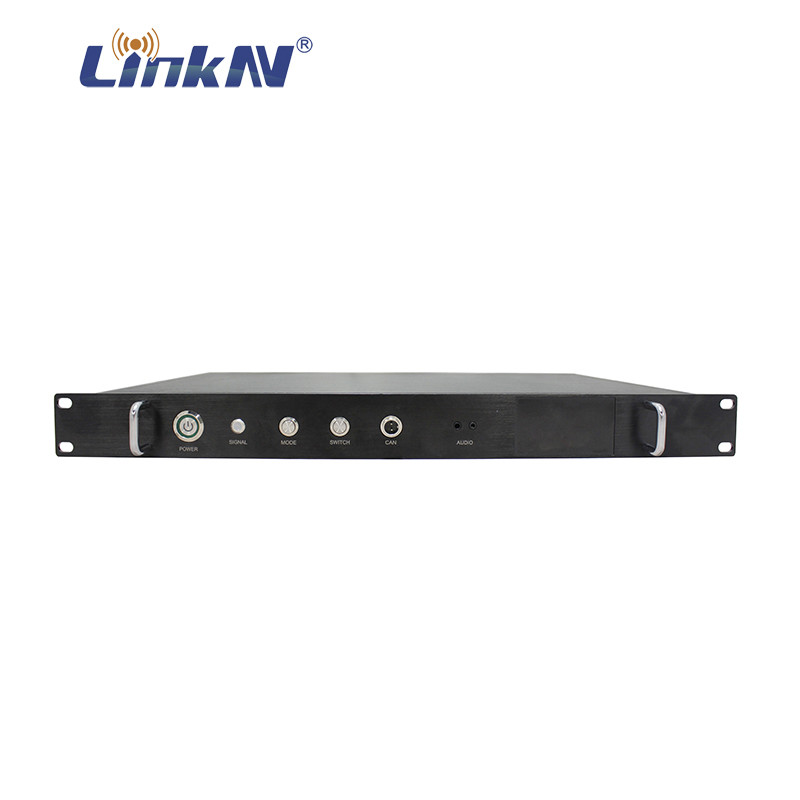

3 Modus-Taste: Drücken Sie, um zwischen Vollbild-, Vier-Split-Bildschirm-, Acht-Split-Bildschirm- und Neun-Split-Bildschirm-Modi zu wechseln.
4 Schaltfläche
5 CAN-Schnittstelle 2 Pin-Flugzeuganschluss.
6 Intercom-Schnittstelle ?? für das K-Kopfmikrofon.
Rückseite RX
1 MESH Antennenoberfläche N F.
2 GPS-Antennenoberfläche ‡ SMA F.
3 HDMI-Ausgabeoberfläche.
4 LAN-Anschluss RJ45.
5 Strom-Eingangsanschluss 3 Pins Luftfahrtanschluss, Gleichspannung 10-30 V.
