Automatischer Antennenverfolgungsgerät für UAV-Drohnen mit langer Reichweite

1
MOQ
USD, RMB
Preis
Automatic Antenna Tracker for UAV Drone Long Range
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Frequenz: 1300–1500 MHz (70 MHz–6 GHz anpassbar)
Verschlüsselung: AES256
Bandbreite: 2,5 M/5 M/10 M/20 MHz (40 MHz optional)
Reichweite: Long Distance+ (Individuell auf Anfrage)
Datenrate: 56 Mbit/s
Hervorheben:

Automatischer Antennen-Tracker für Drohnen

,

20-Long Distance automatischer Antennen-Tracker

,

Automatischer Antennen-Tracker für UAVs

Grundinformation
Herkunftsort: Shenzhen, China
Markenname: OEM / LinkAV
Zertifizierung: CE
Modellnummer: MANET9301DM-W
Zahlung und Versand AGB
Verpackung Informationen: Brown-Karton
Lieferzeit: Verhandelbar
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 500 Stück/Monat
Produkt-Beschreibung

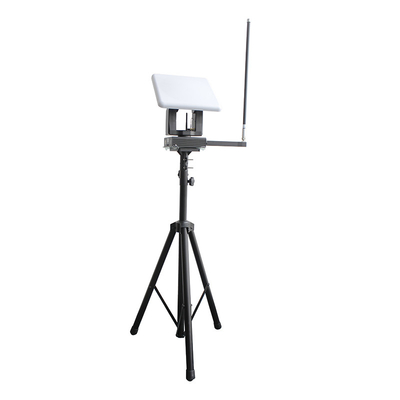

Automatischer Antennen-Tracker für UAV-Drohnen mit großer Reichweite


Einleitung

Die MANET9301DM-W ist eine automatische Antennen-Bodenstation für UAVs, die für die Fernkommunikation entwickelt wurde. Sie verfügt über ein integriertes GPS-Tracking-Modul und unterstützt verschiedene Richtantennen zur Verfolgung der UAV (Airborne GPS-Modul). Implementiert die automatische Tracking-Funktion von Richtantennen, um die Kommunikationsdistanz zu verbessern. Das GPS-Modul speist die Koordinateninformationen in das Datenmodul zur transparenten Übertragung. Nach der Übertragung an die Bodenstation berechnet die Bodenstation den Zeigewinkel, so dass die Bodenpanelantenne immer auf die UAV ausgerichtet ist, um den besten drahtlosen Empfangseffekt aufrechtzuerhalten und somit die drahtlose Übertragungsdistanz erheblich zu verbessern.


Merkmale

■ Integriertes IP MESH Datenmodul (MANET)

■ Integriertes 433MHz 22dBm LoRa Modul

■ Integriertes Hochleistungs-GPS-Modul für alle Konstellationen

■ Frequenz 1300-1500MHz (70MHz-6GHz anpassbar)

■ Unterstützt AES256 Verschlüsselung

■ Datenrate bis zu 56Mbps

■ Vollständig transparente IP-Datenübertragung

■ Unterstützt Web-Management

■ Mit Dual-Sensoren für hochpräzise Ausrichtung.

■ Automatischer Kalibrierungsalgorithmus beim Start

■ Startet automatisch die Verfolgung nach Erhalt gültiger GPS-Daten

■ Unterstützt Stativ- und Saugnapfmontage

■ Hochwertiges und leistungsstarkes Getriebe

■ 360-Grad-drehfreier Schleifring

■ Robustes IP65-Design für den Einsatz in rauen Umgebungen

■ Kompaktes, tragbares Design und einfache Bedienung

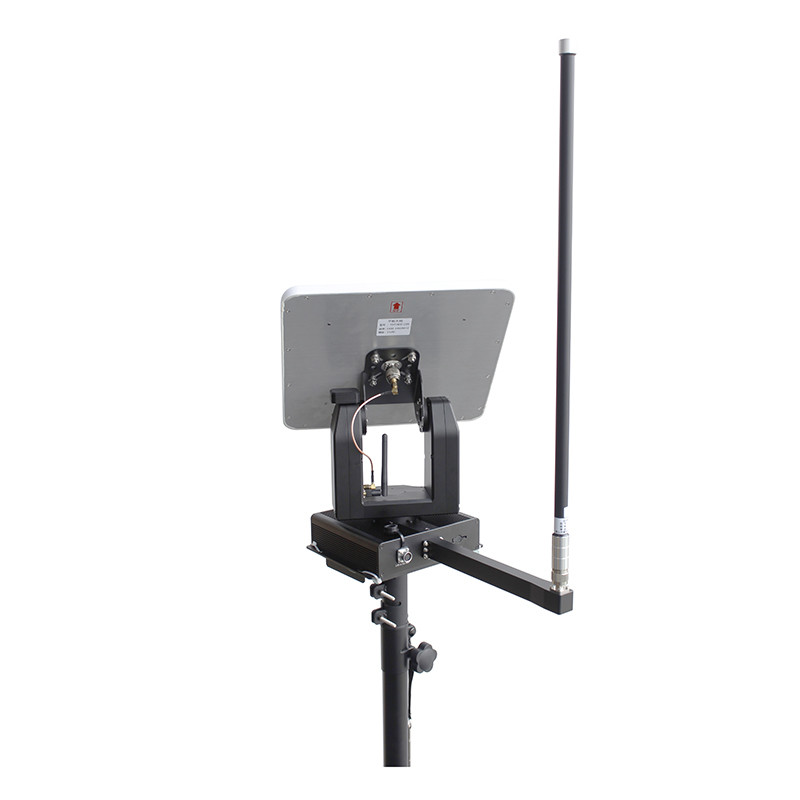

Panel-Beschreibung

Automatischer Antennenverfolgungsgerät für UAV-Drohnen mit langer Reichweite

Automatischer Antennenverfolgungsgerät für UAV-Drohnen mit langer Reichweite

① GPS-Antenne

② Schnittstelle für gerichtete Panelantenne, SAM F

③ LoRa-Link-Antennenschnittstelle, SMA F

④ Netzschalter

⑤ OLED-Display (1,3 Zoll) und Konfigurationstasten (hoch, runter und Menü)

⑥ Akkuanzeige

⑦ Schnittstelle für Rundstrahlantenne, SAM F

⑧ LAN & serieller Port – 9-poliger Luftfahrtstecker (1-4 Pins für LAN 1236; 5-7 Pins für TTL TX, RX, GND; 8-9 Pins unbenutzt ODER für RS232 TX, RX.)

⑨ DC-Stromeingangsschnittstelle, wasserdicht


Spezifikation

HF-Parameter
Standardfrequenzen 1300-1500MHz (70MHz-6GHz anpassbar)
Kanalbandbreite 2,5M/5M/10M/20MHz (40MHz optional)
HF-Wellenform TDD-COFDM (2T2R)
Empfangsempfindlichkeit -100dBm@2,5MHz
Modulationstyp BPSK/QPSK/16QAM/64QAM (adaptiv)
PTZ-Eigenschaften
Motordrehmoment 30N*m
Drehwinkel 360° horizontal, 90° vertikal
Winkelgenauigkeit ±2°
Maximale Motorgeschwindigkeit 0,21s/60°
Schnittstellen
HF-Schnittstelle N F*1, SMA F*2
LAN-Schnittstelle Wasserdichter Luftfahrtstecker
Schnittstelle für Stromversorgung Wasserdichter Luftfahrtstecker
Netzwerkeigenschaften
Übertragungsreichweite 100-Langstrecke
Durchsatz 56Mbps
Verschlüsselung AES128/AES256
Physikalische/Umwelteigenschaften
Abmessungen 416*396*306mm
Gewicht 6,80kg (mit Akku)
IP-Schutzart IP65
Elektrische Eigenschaften
Stromversorgung 16,8V/5A
Stromverbrauch Durchschnittlich ca. 100W
Akkukapazität 14,8V/13Ah
Akkulaufzeit Ca. 4 Stunden


Packungsinhalt

Nur zur Referenz, kann je nach Projekt geändert werden.

Artikel Modell Beschreibung Menge
1 LKAV-9301DM Bodenstation 1
2 N/A LAN/Datenkabel, 9-polig 1
3 N/A Stromkabel, 3-polig 1
4 N/A Netzteil, 16,8V/5A 1
5 N/A Stativ (2m) 1
