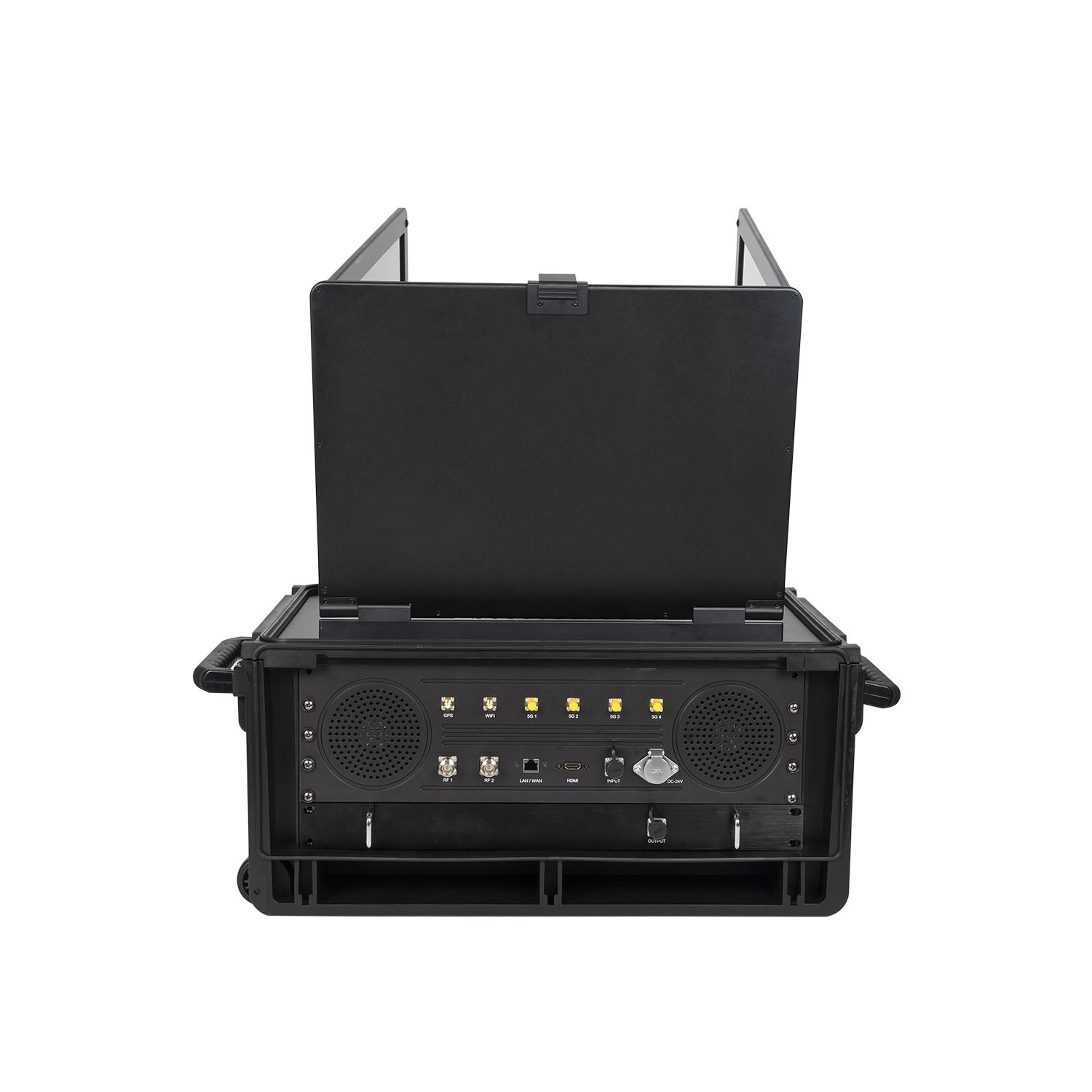

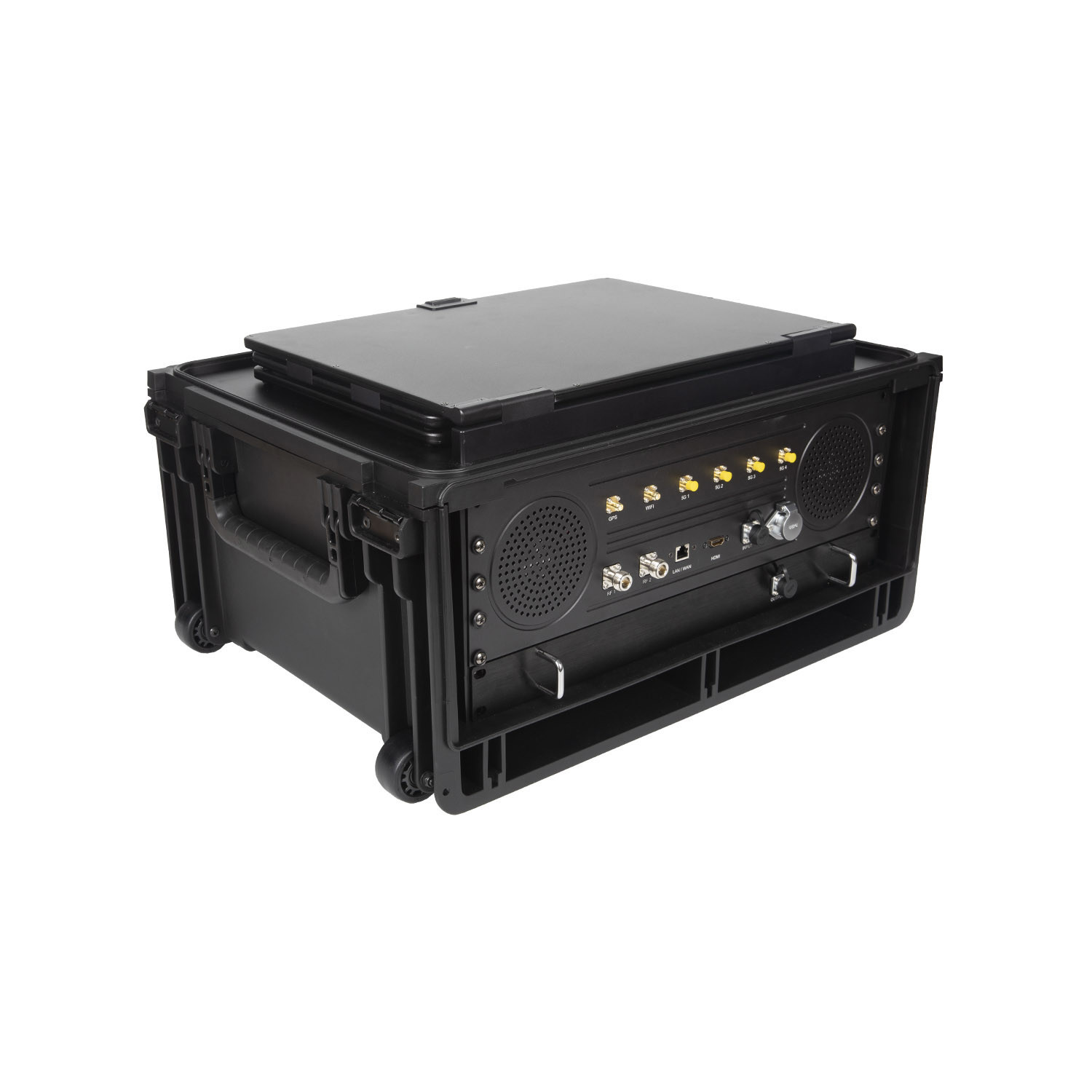

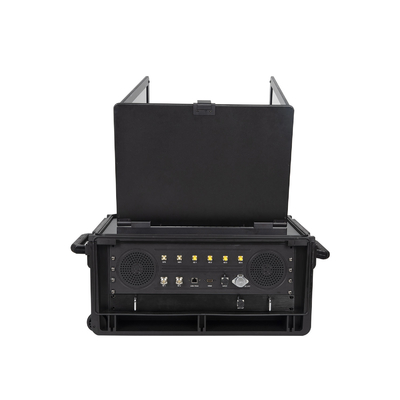

Drei-Bildschirm-Befehlsstation 43dBm MANET FHSS IP Mesh Radio

Kommando-Station mit drei Bildschirmen und 20 Watt MANET Radio FHSS

Einleitung

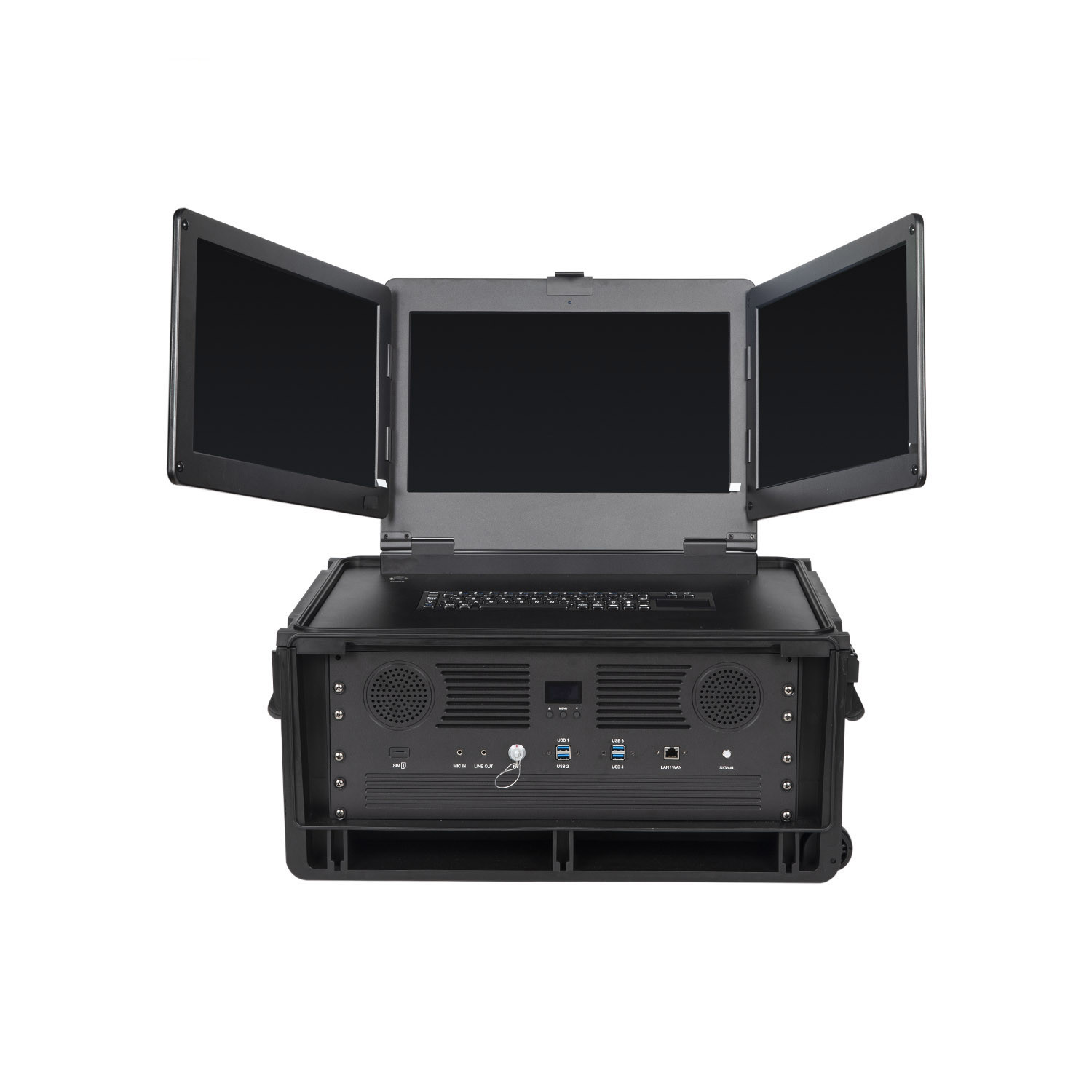

Die MANET9601 dreischichtige tragbare Kommandostation ist eine leistungsstarke, hochstabile und sehr zuverlässige MAENT-Kommandostation, die für das Befehl vor Ort mit FPGA-Lösungen entwickelt wurde.Es integriert das Netzwerk MESH, 5G öffentliches Netzwerk, WIFI und drahtgebundenes Netzwerk, das verschiedene Geschäftsbereiche wie Sprache, Video, Standort und Dateninformationen am Unfallort mit einheitlicher Darstellung und Verwaltung integriert.Es bietet eine Drei-Bildschirm-AnzeigefunktionDer Hauptbildschirm kann auf das vordere Kommandozentrum des Großbildschirms projiziert und mit dem hinteren Kommandozentrum verknüpft werden, um eine Top-Down-Kommunikation zu erreichen.

Eigenschaften

■Unterstützt Mobile Ad Hoc Network (MANET)

■Frequenz 1300-1500MHz (70MHz-6GHz anpassbar)

■Unterstützt FHSS und IFS (Intelligente Frequenzwahl)

■Unterstützt AES256 Verschlüsselung

■2x40dBm Leistung

■mit 15,6 ̊ FHD-Trip-Bildschirm

■Unterstützt HDMI-Ausgang

■Unterstützt 4G/5G- und WIFI-Verbindungen

■Datenrate bis zu 56 Mbps

■Unterstützt bis zu 32 Knoten

■Unterstützt PTT-Sprachinterkom

■Unterstützt GPS/BD/GLONASS (GNSS)

■Volltransparente IP-Datenübertragung

■Unterstützt Web- und PC-Softwareverwaltung

■Robuste IP65 Gehäuse

Spezifikation

Anwendungsszenario

Topologie-Diagramm

■ Typ des Sterns


■ Maschenart


■ Zufallstyp

Ein MANET-System ist eine Gruppe von mobilen (oder vorübergehend stationären) Geräten, die die Möglichkeit bieten müssen, Sprache, Daten,und Video zwischen beliebigen Gerätepaaren, die die anderen als Relais nutzen, um die Notwendigkeit einer Infrastruktur zu vermeiden.
Es werden viele Techniken eingesetzt, um eine robuste MANET-Fähigkeit zu gewährleisten, darunter:

Selbstbildung / Selbstheilungist ein entscheidendes Merkmal von MANET-Systemen.und das Netzwerk wird seine Topologie kontinuierlich anpassen, wenn sich die Knoten in Beziehung zueinander bewegenDies impliziert eine dezentrale Architektur, da keine zentralen Master-Hub-Radios erforderlich sind, um die Steuerung des Netzwerks zu verwalten.und die Kommunikation wird auch dann fortgesetzt, wenn ein oder mehrere Knoten verloren gehen.

Anpassung der Verknüpfungist die Fähigkeit jedes Funkgeräts, seine Übertragungsparameter (Konstellation, FEC-Codierung,und MIMO-Techniken) zur Maximierung der Datenrate und Robustheit der Verbindungen zu jedem der anderen Funkgeräte, mit denen es kommuniziert,Ein bestimmtes Funkgerät kann mit einem anderen Funkgerät in der Nähe mit einer Datenrate von mehr als 50 Mbps kommunizieren, während es eine Datenrate von nur 2 Mbps verwendet, um eine robuste Verbindung zu einem Funkgerät weit entfernt zu schaffen.Das sind Paket-Burst-Raten., bei dem die Verwendung eines 50Mbps-Bursts auch für einen viel niedrigeren Datenstrom sehr nützlich ist, da andere Knoten im Netzwerk freie Kanal-Sendzeit verwenden können.Eine hohe potenzielle Datenburst-Rate ist wichtig, da für die kürzeren Verbindungen weniger Sendezeit verbraucht wird., desto mehr Luftzeit bleibt, um langsamere und viel robustere Modulation und Codierung auf den entfernten Verbindungen zu verwenden.

Anpassungsfähige Routingist ein Mechanismus zur Bestimmung, welche potenziellen Relaisbahnen verwendet werden, wenn ein Datenstrom zwischen einem bestimmten Funkpaar gesendet werden muss.Es muss die selbstbildende Selbstheilung unterstützen, indem es sich dynamisch anpasst, um alle vorhandenen Funkgeräte als potenzielle Relais zu verwenden und widerstandsfähig gegen den Verlust von Relaisfunkgeräten zu sein.- Es muß auch in Verbindung mit der Anpassung der Verbindung funktionieren, da die Bestimmung der optimalen Route für einen Datenstrom die Berücksichtigung anderer Daten erfordert, die durch das Netz fließen,sowie die dynamische Kapazität jeder Verbindung innerhalb des NetzesDieses Problem ist komplex und erfordert, daß alle Funkgeräte Informationen über den Datenverkehr austauschen, der durch sie fließt, und die Verbindungskapazität von jedem zu den anderen benachbarten Knoten.Diese Weitergabe von Informationen muss auf intelligente Weise erfolgen, damit sie nicht zu viel von der wertvollen verfügbaren Netzwerkleistung verbraucht..

Transparente IP-Netzwerkebedeutet, dass eine beliebige Anzahl von Standardcomputern,IP-Videokamera oder andere Geräte können an jedes der Mobilfunkgeräte angeschlossen werden und über das Mesh-Netzwerk kommunizieren, so als ob alle Geräte in einem einzigen Büro mit kabelgebundenem Ethernet wären.Dies kann innerhalb des MANET auf verschiedene Weise geschehen.Die beste Option ist, das gesamte MANET-Netzwerk als ein einziger Netzwerkschalter der Ebene 2 darzustellen.. Das bedeutet, dass ohne jede Rekonfiguration von IP-Adressen oder anderen Einstellungen,Eine Gruppe von IP-basierten Geräten, die an einem einfachen Ethernet-Switch zusammenarbeiten, kann mit MANET-Funkgeräten verbunden werden und mit der neuen Freiheit der drahtlosen Mobilität den Betrieb wieder aufnehmen.

Multicast-VerkehrDies stellt eine Reihe einzigartiger Herausforderungen für MANET-Systeme dar.Die Multicast-Unterstützung, die in den grundlegenden drahtgebundenen Layer-2-Switches implementiert ist, ist es, Multicast-Pakete zu replizieren, die in einen Port auf allen anderen Ports kommenZum Beispiel, wenn eine IP-Videokamera an einen Port angeschlossen ist, würde sie ihr Video mit Paketen senden, die als Multicast markiert sind.Dann können Computer, die an einen der anderen Ports des Schalters angeschlossen sind, den drahtlosen Videostream abrufen.Diese vereinfachte Methode funktioniert nicht sehr gut in einem drahtlosen Netzwerk, das als Layer 2-Switch fungiert, da viele Geräte im Netzwerk möglicherweise keinen bestimmten Multicast sehen müssen.und blind den Multicast an alle Geräte zu senden, sodass der begrenzte Durchsatz des drahtlosen Netzwerks unnötig überlastet wird.. Fortgeschrittene MANET-Systeme erlauben eine manuelle und/oder automatische Optimierung und beschränken die Übertragung von Multicast nur auf Geräte, die einen bestimmten Multicast-Stream benötigen.

Mehrkanalnetzeis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandDiese zusätzliche Bandbreite kann mit höherer Leistung oder höheren Verstärkungsantennen erfolgen, um eine hohe Geschwindigkeits-Rückgrat-Schicht zwischen den Fahrzeugen zu schaffen.Jedes Funkgerät eines Soldaten kann über die Luft mit jedem anderen Funkgerät eines Soldaten kommunizieren., aber die Sekundärschicht auf einer anderen Frequenz kann die Staus auf der Soldatenfrequenz reduzieren und die von dem Netz abgedeckte Fläche erhöhen.
Alle diese MANET-Netzwerkfähigkeiten bieten zusammen eine robuste Hochgeschwindigkeitsverbindung, ähnlich der von den modernsten 3G/4G-Netzwerken angebotenen,aber in Einsatzkritischen Szenarien, in denen keine dauerhafte drahtlose Infrastruktur verfügbar ist.
