LKAV3621 320mw 15 km Dreifrequenz Video IP MESH Datenverbindungsmodul für Drohnenkommunikation

LKAV3621 320mw 15 km UAV Drohne Video IP MESH Datenverbindung

Einleitung

Das LKAV3621 ist ein Mini-Size OFDM IP-Radio, das in den Frequenzbändern 800 MHz, 1.4 GHz und 2.4 GHz mit Frequenzsprungtechnologie (FHSS) arbeitet, um eine gute Stabilität auch bei schnellen Bewegungsbedingungen zu gewährleisten.Es unterstützt eine Datenrate von bis zu 30 Mbps und eine Übertragungsreichweite von bis zu 10-20 km Luft-Boden, ist ideal für drahtlose Anwendungen der Fernübertragung und der Datenübertragung mit hohem Datenstrom, wie Überwachung/UAV/USV/Robotik, geeignet.

Eigenschaften

■TDD-OFDM-Modulierung

■ Unterstützt 3 Bands (800HMz/1,4GHz/2,4GHz)

■Unterstützt FHSS innerhalb jedes Bandes

■1,4/3/5/10/20MHz-Bandbreiten für fünf Kanäle

■Maximal 30Mbps @ 20MHz Durchsatz

■Unterstützt die Eins-zu-Eins- und Eins-zu-viele-Übertragung

■Support für Seriendaten und Video gleichzeitig

■Bis zu 10-20 km LOS (Luft-Boden)

■Web-UI für die Verwaltung

■AES128-Verschlüsselung (benutzerdefiniert)

■Uplink- und Downlink-Stromsteuerung

■Kompakte Größe und geringes Gewicht

■Rugged Gehäuse aus Aluminiumlegierung

Spezifikation

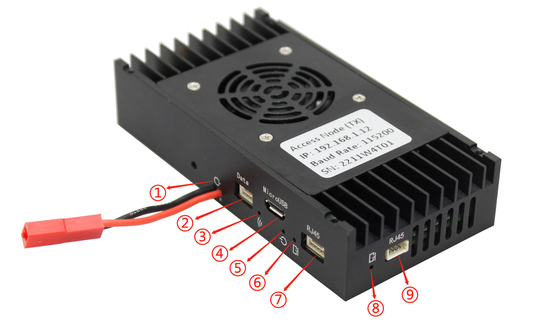

Vordersicht

1 Stromkabel - Stromversorgungsleitung, rot ist VDD, schwarz ist GND

2 Daten-UART-Anschluss (GND, Rx, Tx)

3 Link Status Indikator - Wenn das Gerät als Zugangsknoten arbeitet, wird der Indikator immer eingeschaltet, wenn die Verbindung zum zentralen Knoten normal ist.Dieser Anzeiger ist ausgeschaltet.

4 Micro-USB-Anschluss - Für die Wartung der Geräte-Software.

5 Anzeige (rot) für die Leistung - während des normalen Betriebs immer eingeschaltet.

6 Indikator für Ethernet-Port 2 Blitzt nach dem Datenfluss bei normaler Funktion.

7 Ethernet-Port 2 (RN, RP, TN, TP) - Ethernet-Ports 1 und 2 sind intern überbrückt.

8 Indikator für Ethernet-Port 1

9 Ethernet-Port 1 (RP, RN, TP, TN) - Ethernet-Ports 1 und 2 sind intern überbrückt.

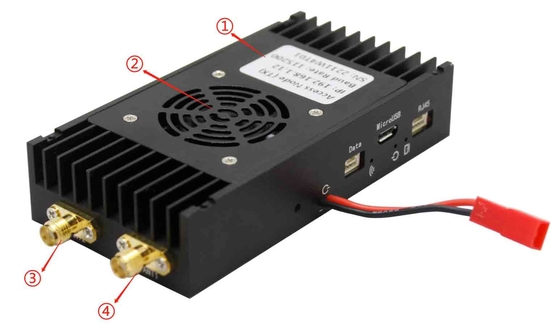

Rückseite

1 Produktkennzeichnung

2 Lufteinlass - für den Kühlventilator

3 ANT2 Anschluss - Hilfsantenna, als Hilfsempfänger, keine Übertragung.

4 ANT1 Anschluss

Serielle Kommunikation

Bitte verwenden Sie ein USB-zu-TTL-Serie-Adapterkabel mit 3,3 V, um Ihren Computer und das Gerät (TTL) zu verbinden

Bitte wählen Sie auf Ihrem seriellen Debugging-Tool den richtigen seriellen Port aus, und andere Einstellungen sind wie folgt:

Baud: 115200 Bps

Daten: 8 Bits

Parität: Keine

Halt: 1 Bit

Anwendungsbemerkungen

Es kann langfristige zweiseitige drahtlose Kommunikation, Punkt-zu-Punkt-Zwei-Wege-Kommunikation oder Punkt-zu-Mehrpunkt-Zwei-Wege-Kommunikation realisieren.wenn die Kommunikation zwischen zwei Zugangsknoten über den zentralen Knoten übertragen werden muss, jeder Knoten befindet sich im gleichen drahtlosen lokalen Netzwerk und alle Zugangsknoten kommunizieren mit dem zentralen Knoten, um die drahtlose Bandbreite zu teilen,und das Gerät automatisch die Systemrate gleichmäßig zuweisenDie Datenübertragung vom zentralen Knoten zum Zugangsknoten wird Downlink genannt, und die Datenübertragung vom Zugangsknoten zum zentralen Knoten wird Uplink genannt.In der Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Kommunikation, der Downlink und der Uplink teilen sich die drahtlose Bandbreite. Wenn das Gerät ausgeliefert wird, ist die Standardeinstellung das Verhältnis von Uplink-Rate zu Downlink-Rate = 4:1. Wenn Sie daher das Gerät zur Übertragung von IP-Kamera-Videos verwenden, sollte die IP-Kamera mit dem Zugangsknoten verbunden sein.Das Gerät wird automatisch und dynamisch die drahtlose Übertragungsrate entsprechend dem übertragenen Datenstrom anpassen. Wenn die Menge der übertragenen Daten kleiner ist, wird die Übertragungsdistanz unter den gleichen Bedingungen länger sein.es ist möglich, die drahtlose Übertragungsdistanz zu erhöhen, indem die Bitrate der IP-Kamera-Video-Codierung angemessen reduziert wird.

Anwendung

Inhalt der Packung

Nur zur Referenz, je nach Projekt unterliegen Änderungen.

Über LinkAV

Auf Youtube|Offizielle Website|Linkedin |Facebook|- Was ist?
Gegründet im Jahr 2005, hat sich LinkAV dem Entwurf und der Herstellung von mobilen drahtlosen Video-/Datenübertragungssystemen gewidmet, einschließlich COFDM, IP MESH und 4G-LTE-Serie,mit einer Gruppe von professionellen Ingenieuren, um maßgeschneiderte Dienstleistungen zu erbringen (OEM). LinkAV bedient eine vielfältige, anspruchsvolle Kundenbasis von Polizei/Militär bis hin zu normalen Bürgern, von UAVs bis hin zu UGVs/Robotern, von Ölfeldern bis hin zu Wäldern, von Übersee bis zum chinesischen Festland.

LinkAV ist ein führender Hersteller innovativer drahtloser Kommunikations- und Informationssysteme in China.Unsere fortschrittlichen Datenverbindungssysteme sind ideal für kritische Kommunikation in taktischen unbemannten Systemen wie unbemannten Bodenfahrzeugen (UGVs), unbemannte Luftfahrzeuge (Drohnen, UAVs) und unbemannte Oberflächenfahrzeuge (USVs) und sind vor allem auf Portabilität und Zuverlässigkeit ausgelegt.

Unsere Vorteile

■ mehr als 15 Jahre Erfahrung in drahtlosen Kommunikationslösungen.

■ hohe Produktqualität, wettbewerbsfähiger Preis und geringe MOQ

■ Ausgezeichnetes technisches Team vor und nach dem Verkauf.

■ Schnelle Reaktion und schnelle Lieferung.

■ OEM unterstützt.

Häufig gestellte Fragen

F1: Sind Sie Hersteller oder Handelsunternehmen?

Wir sind ein professioneller Hersteller, spezialisiert auf drahtlose Übertragungssysteme.

F2: Warum sollte ich Sie wählen?

Sie erhalten wettbewerbsfähigen Preis, erstklassige Qualität, zufriedenen Service und lange Garantie.

F3: Welche Art von Produktservice kann ich haben?

OEM- und ODM-Service.

F4: Welche Garantie bieten Sie an?

Wir bieten eine einjährige Garantie und lebenslange Wartung.

F5: Wie sind die Zahlungsbedingungen?

Wir akzeptieren Banküberweisung, PayPal oder Barzahlung.

F6: Verpackung und Versand?
Neutraler brauner Karton & Versand per DHL, FedEx, UPS, TNT oder per Luft/See.

F7: Wie lange dauert die Lieferung?
1-3 Wochen für das normale Modell und 3-5 Wochen für das maßgeschneiderte Modell.

F8: Kann ich eine Probe zum Testen bestellen?

Ja, wir begrüßen Probenauftrag, gemischte Proben sind akzeptabel.

Q9: Haben Sie ein MOQ-Limit?

Keine Grenze, 1 Prozent ist akzeptabel.

F10: Ist es in Ordnung, mein Logo auf dem Produkt zu drucken?

Ja, bitte informieren Sie uns vor der Produktion und bestätigen Sie das Design zuerst
