LKAV3621 320mw 15 km Videoübertragung TDD-OFDM Datenverbindungsmodul für Drohnenkommunikation

LKAV3621 320mw 15 km UAV Drohne Video IP MESH Datenverbindung

Einleitung

Das LKAV3621 ist ein Mini-Size OFDM IP-Radio, das in den Frequenzbändern 800 MHz, 1.4 GHz und 2.4 GHz mit Frequenzsprungtechnologie (FHSS) arbeitet, um eine gute Stabilität auch bei schnellen Bewegungsbedingungen zu gewährleisten.Es unterstützt eine Datenrate von bis zu 30 Mbps und eine Übertragungsreichweite von bis zu 10-20 km Luft-Boden, ist ideal für drahtlose Anwendungen der Fernübertragung und der Datenübertragung mit hohem Datenstrom, wie Überwachung/UAV/USV/Robotik, geeignet.

Eigenschaften

■TDD-OFDM-Modulierung

■ Unterstützt 3 Bands (800HMz/1,4GHz/2,4GHz)

■Unterstützt FHSS innerhalb jedes Bandes

■1,4/3/5/10/20MHz-Bandbreiten für fünf Kanäle

■Maximal 30Mbps @ 20MHz Durchsatz

■Unterstützt die Eins-zu-Eins- und Eins-zu-viele-Übertragung

■Support für Seriendaten und Video gleichzeitig

■Bis zu 10-20 km LOS (Luft-Boden)

■Web-UI für die Verwaltung

■AES128-Verschlüsselung (benutzerdefiniert)

■Uplink- und Downlink-Stromsteuerung

■Kompakte Größe und geringes Gewicht

■Rugged Gehäuse aus Aluminiumlegierung

Spezifikation

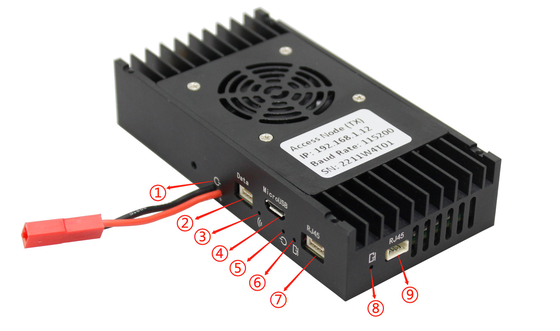

Vordersicht

1 Stromkabel - Stromversorgungsleitung, rot ist VDD, schwarz ist GND

2 Daten-UART-Anschluss (GND, Rx, Tx)

3 Link Status Indikator - Wenn das Gerät als Zugangsknoten arbeitet, wird der Indikator immer eingeschaltet, wenn die Verbindung zum zentralen Knoten normal ist.Dieser Anzeiger ist ausgeschaltet.

4 Micro-USB-Anschluss - Für die Wartung der Geräte-Software.

5 Anzeige (rot) für die Leistung - während des normalen Betriebs immer eingeschaltet.

6 Indikator für Ethernet-Port 2 Blitzt nach dem Datenfluss bei normaler Funktion.

7 Ethernet-Port 2 (RN, RP, TN, TP) - Ethernet-Ports 1 und 2 sind intern überbrückt.

8 Indikator für Ethernet-Port 1

9 Ethernet-Port 1 (RP, RN, TP, TN) - Ethernet-Ports 1 und 2 sind intern überbrückt.

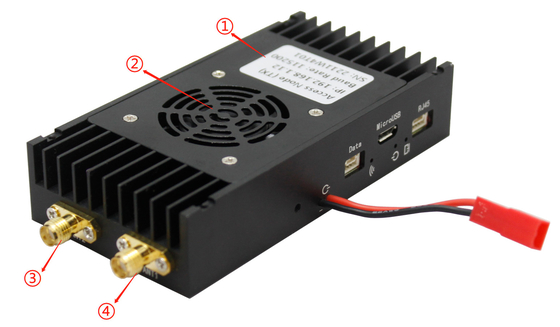

Rückseite

1 Produktkennzeichnung

2 Lufteinlass - für den Kühlventilator

3 ANT2 Anschluss - Hilfsantenna, als Hilfsempfänger, keine Übertragung.

4 ANT1 Anschluss

Serielle Kommunikation

Bitte verwenden Sie ein USB-zu-TTL-Serie-Adapterkabel mit 3.3V, um Ihren Computer und das Gerät (TTL) zu verbinden

Bitte wählen Sie auf Ihrem seriellen Debugging-Tool den richtigen seriellen Port aus, und andere Einstellungen sind wie folgt:

Baud: 115200 Bps

Daten: 8 Bits

Parität: Keine

Halt: 1 Bit

Anwendungsbemerkungen

Es kann langfristige zweiseitige drahtlose Kommunikation, Punkt-zu-Punkt-Zwei-Wege-Kommunikation oder Punkt-zu-Mehrpunkt-Zwei-Wege-Kommunikation realisieren.wenn die Kommunikation zwischen zwei Zugangsknoten über den zentralen Knoten übertragen werden muss, jeder Knoten befindet sich im gleichen drahtlosen lokalen Netzwerk und alle Zugangsknoten kommunizieren mit dem zentralen Knoten, um die drahtlose Bandbreite zu teilen,und das Gerät automatisch die Systemrate gleichmäßig zuweisenDie Datenübertragung vom zentralen Knoten zum Zugangsknoten wird Downlink genannt, und die Datenübertragung vom Zugangsknoten zum zentralen Knoten wird Uplink genannt.In der Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Kommunikation, der Downlink und der Uplink teilen sich die drahtlose Bandbreite. Wenn das Gerät ausgeliefert wird, ist die Standardeinstellung das Verhältnis von Uplink-Rate zu Downlink-Rate = 4:1. Wenn Sie daher das Gerät zur Übertragung von IP-Kamera-Videos verwenden, sollte die IP-Kamera mit dem Zugangsknoten verbunden sein.Das Gerät wird automatisch und dynamisch die drahtlose Übertragungsrate entsprechend dem übertragenen Datenstrom anpassen. Wenn die Menge der übertragenen Daten kleiner ist, wird die Übertragungsdistanz unter den gleichen Bedingungen länger sein.es ist möglich, die drahtlose Übertragungsdistanz zu erhöhen, indem die Bitrate der IP-Kamera-Video-Codierung angemessen reduziert wird.

Anwendung

Inhalt der Packung

Nur zur Referenz, je nach Projekt unterliegen Änderungen.
