Mini-Drohnen IP-Video-Datenverbindung 5-15 km AES-Verschlüsselung
Einführung
Der LKAV-3621V2 ist ein Mini-OFDM-IP-Funkgerät, das in den Bändern 800 MHz, 1,4 GHz und 2,4 GHz arbeitet und mit Frequency Hopping Technology (FHSS) ausgestattet ist, um eine gute Stabilität auch bei schnellen Bewegungen zu gewährleisten. Es unterstützt Datenraten von bis zu 30 Mbit/s und eine Übertragungsreichweite von bis zu 5-15 km Luft-zu-Boden und ist ideal für drahtlose Übertragungsanwendungen mit großer Reichweite und hohem Datenstrom geeignet, wie z. B. Überwachung, UAV, USV und Robotik.
Merkmale
■TDD-OFDM-Modulation
■Unterstützt 3 Bänder (800 MHz/1,4 GHz/2,4 GHz)
■Unterstützt FHSS innerhalb jedes Bandes
■1,4/3/5/10/20 MHz fünf Kanalbandbreiten
■Max. 30 Mbit/s@20 MHz Durchsatz
■Unterstützt Eins-zu-Eins- und Eins-zu-Viele-Übertragung
■Unterstützt serielle Daten und Video gleichzeitig
■WebUI für die Verwaltung
■AES128-Verschlüsselung (benutzerdefiniert)
■Uplink- und Downlink-Stream-Steuerung
■Kompakte Größe und geringes Gewicht
■Robustes Gehäuse aus Aluminiumlegierung
Spezifikation
| Artikel | Parameter |
| Frequenz | 806~826 MHz, 1428~1448 MHz, 2401~2481 MHz |
| HF-Bandbreite | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| HF-Kanal | 1T2R |
| Ausgangsleistung | 25 dBm±2 |
| 800 MHz Empfindlichkeit |
10 MHz: -103 dBm 5 MHz: -104 dBm 3 MHz: -106 dBm |
| 1,4 GHz Empfindlichkeit |
10 MHz: -103 dBm 5 MHz: -104 dBm 3 MHz: -106 dBm |
| 2,4 GHz Empfindlichkeit |
20 MHz: -99 dBm 10 MHz: -103 dBm 5 MHz: -104 dBm 3 MHz: -106 dBm |
| Max. Durchsatz | Max. 30 Mbit/s@20 MHz |
| Modulation | BPSK, 16QAM und 64QAM (TDD-OFDM) |
| Netzwerkmodus | Eins-zu-Eins und Eins-zu-Viele (maximal Eins zu Sechzehn) |
| Antennenschnittstelle | 2x SMA |
| Ethernet-Schnittstelle | 2x Ethernet-Port (100M) |
| Serielle Schnittstelle | 1x UART-Port (TTL) |
| Baudrate | 115200 bps |
| Videoeingang | IPCam |
| Kanallatenz | 10 ms |
| Verschlüsselung | AES128 (benutzerdefiniert) |
| Bewegungsgeschwindigkeit | Unterstützt nicht weniger als 300 km/h |
| Stromeingang | 12 VDC (7 V-30 V) |
| Arbeitsstrom | ≤0,5 A |
| Stromverbrauch | <6 W (3,7 W@7 V, 4,5 W@30 V) |
| Abmessungen | 78*52*18 mm |
| Gewicht | 85 g |
| Arbeitstemperatur | -40°C ~ +65°C |

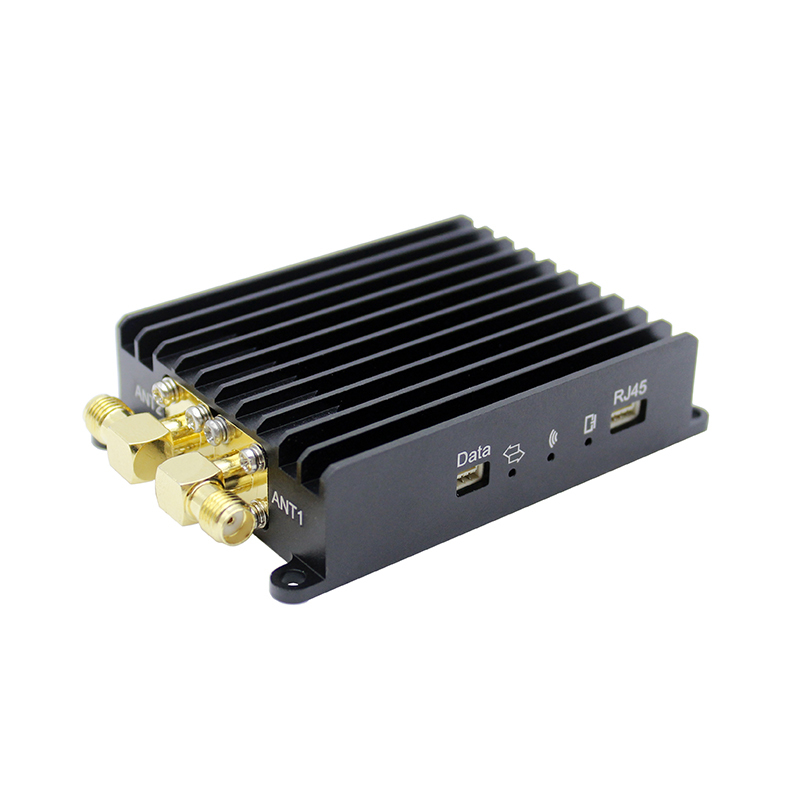

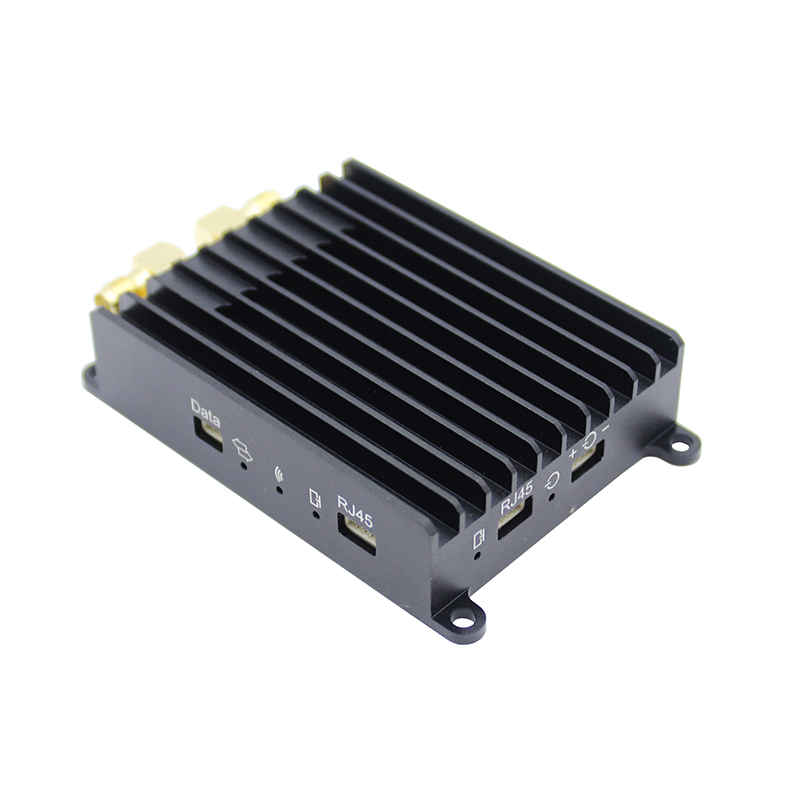

Vorderansicht
Serielle Kommunikation
Bitte verwenden Sie ein USB-zu-TTL-Seriell-3,3-V-Adapterkabel, um Ihren Computer und das Gerät (TTL) zu verbinden.
Wählen Sie in Ihrem seriellen Debugging-Tool den richtigen seriellen Port aus, und die anderen Einstellungen sind wie folgt:
Baud: 115200 bps
Daten: 8 Bit
Parität: Keine
Stopp: 1 Bit
Anwendungshinweise
Es kann eine drahtlose Zwei-Wege-Kommunikation über große Entfernungen, eine Zwei-Wege-Punkt-zu-Punkt-Kommunikation oder eine Zwei-Wege-Punkt-zu-Mehrpunkt-Kommunikation realisiert werden. Bei der Punkt-zu-Mehrpunkt-Kommunikation, wenn die Kommunikation zwischen zwei Zugangsknoten über den zentralen Knoten übertragen werden muss, befindet sich jeder Knoten im selben drahtlosen lokalen Netzwerk, und alle Zugangsknoten kommunizieren mit dem zentralen Knoten, um die drahtlose Bandbreite zu teilen, und das Gerät weist automatisch die Systemrate gleichmäßig zu. Die Datenübertragung vom zentralen Knoten zum Zugangsknoten wird als Downlink bezeichnet, und die Datenübertragung vom Zugangsknoten zum zentralen Knoten wird als Uplink bezeichnet. Bei der Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Kommunikation teilen sich der Downlink und der Uplink die drahtlose Bandbreite. Wenn das Gerät ausgeliefert wird, ist die Standardeinstellung das Verhältnis von Uplink-Rate zu Downlink-Rate = 4:1. Wenn Sie das Gerät also zur Übertragung von IP-Kamera-Videos verwenden, sollte die IP-Kamera mit dem Zugangsknoten verbunden werden. Das Gerät passt die drahtlose Übertragungsrate automatisch und dynamisch an den übertragenen Datenstrom an. Wenn die Menge der übertragenen Daten geringer ist, ist die Übertragungsentfernung unter den gleichen Bedingungen länger. Wenn Sie das Gerät also zur Übertragung von IP-Kamera-Videos verwenden, ist es möglich, die drahtlose Übertragungsentfernung zu erhöhen, indem Sie die Bitrate der IP-Kamera-Video-Codierung angemessen reduzieren.
Paketinhalt
Nur als Referenz, Änderungen für jedes Projekt vorbehalten.
| Artikelname | Beschreibung | Menge |
| TX | Sender (Zugangsknoten) | 1 |
| RX | Empfänger (Zentralknoten) | 1 |
| Gummiantenne | 1,4 GHz, 3 dBi, SMA-Stecker | 2 |
| FRP-Antenne | 1,4 GHz, 5 dBi, N-Typ-Stecker | 2 |
| Ethernet-Kabel | 4-polig auf RJ45, 2 m | 2 |
| Verlängerungskabel | SMA M auf SMA F, 30 cm | 2 |
| Verlängerungskabel | SMA M auf Typ N F mit Flansch, 50 cm | 2 |
| TTL-3-poliges Kabel | TTL-3-polig auf 3-poliges Kabel, 10 cm | 2 |
| Netzteil | 12 V/1 A DC-Netzteil | 2 |
