LKAV1650 200ms Wi-Fi-Videotransmitter-Eingänge von DC10V bis DC30V für Notfallkommunikation

LKAV1650 200ms WLAN-Video-Sender Eingänge DC10V bis DC30V

Videoübertrager für unbemannte Bagger und UGV mit geringer Latenz FHD mit 8 AHD-Eingängen DC 10-30V

Einleitung

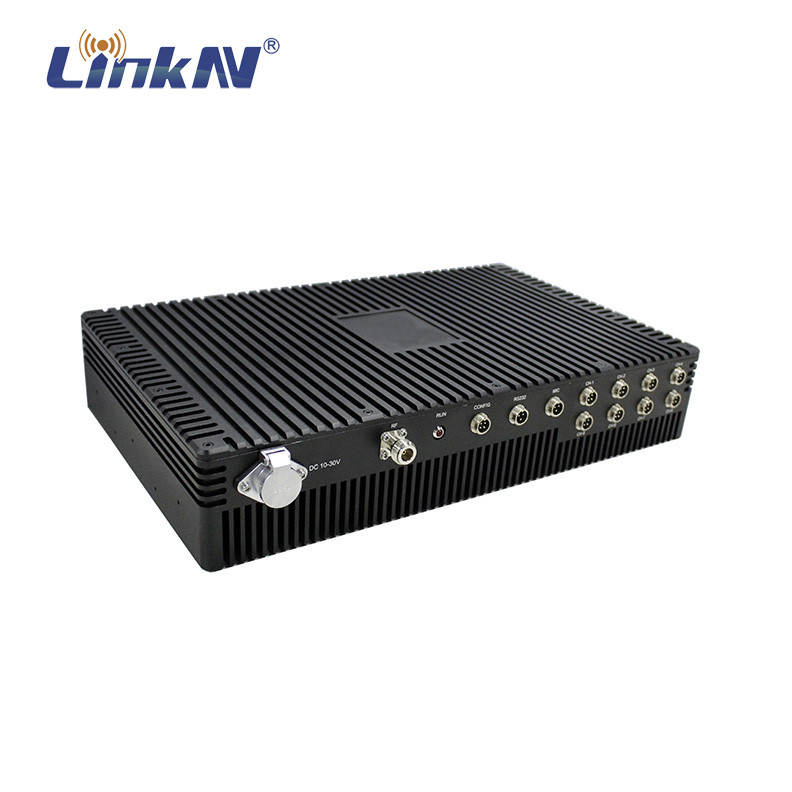

Der LKAV-1650 ist ein leistungsstarker 8-Kanal-Video-Sender, der speziell für unbemannte Bagger und UGV-Anwendungen entwickelt wurde.Einbettung von Audio, hohe HF-Leistung und Sendeweite von bis zu 5-10 km LOS.

Eigenschaften

■ COFDM-Modulation und H.264-Codierung

■ Frequenz 200-2700 MHz anpassbar

■ Frequenzleistung 2W/37dBm/40dBm anpassbar

■ Reichweite von bis zu 5-10 km

■ Eingebautes 8-Kanal-DVR

■ geringe Systemlatenz

■ Unterstützung der RS232-Steuerung

■ Unterstützung von DC 18-32V

■ Unterstützung der AES256-Verschlüsselung

■ Robuste Aluminiumgehäuse aus Luftfahrtlegierung

Spezifikation

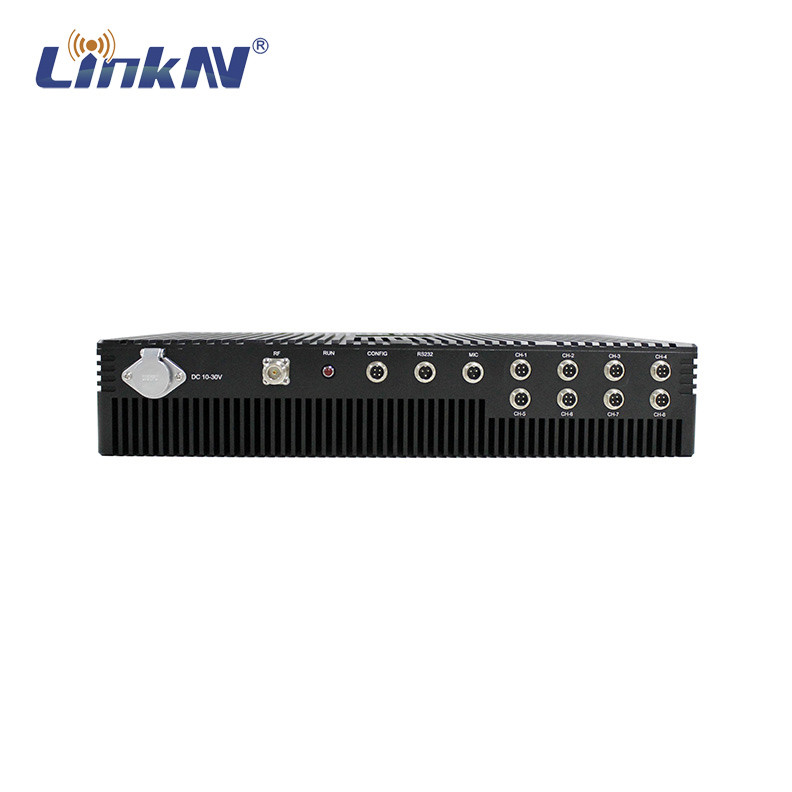

Beschreibung des Panels

1 Leistungsaufnahme DC 10-30V

2 HF-Antenne Schnittstelle N weiblich

3 Zustandsanzeige normalerweise rot/grün schnell blinkend

4 Konfigurieren des Ports 4PIN GX12, Verbindung mit USB-Programmierer

5 RS232-Anschluss für die Steuerung von DVR - 3PIN GX12

6 MIC-Anschluss

7 CH1-Anschluss 4PIN GX12, mit Gleichspannung 12 V

8 CH2-Anschluss 4PIN GX12 mit Gleichspannung 12 V

9 CH3-Anschluss 4PIN GX12, mit Gleichspannung 12V

10 CH4-Anschluss 4PIN GX12, mit Gleichspannung 12V

⑪CH5-Anschluss 4PIN GX12 mit Gleichspannung 12V

⑫CH6-Anschluss 4PIN GX12 mit Gleichspannung 12V

⑬CH7-Anschluss 4PIN GX12 mit Gleichspannung 12V

⑭CH8-Anschluss 4PIN GX12 mit Gleichspannung 12V

Latenzprüfung

Drei Kanäle Dreifachbildschirm

Ein Kanal Vollbild

Abmessungen

Vorteile der COFDM
Die COFDM-Modulation weist einen sehr starken Dämpfungswiderstand auf. Die COFDM-Modulation ermöglicht die Übertragung vom Endbenutzer auf eine Vielzahl von Subträgern.und das Signal kann sehr viel länger aufbewahrt werden als das Signal, das in einem Einträgersystem aufbewahrt wird, entsprechend, so dass COFDM einen stärkeren Widerstand gegen Impulsröhren und schnellen Kanaldämpfungswiderstand hat.COFDM hat eine höhere Frequenznutzung und ermöglicht die Überlappung orthogonaler Unterträgerwellen als Unterkanäle, anstatt der traditionellen Verwendung von Schutzbändern, die die Unterkanäle trennen, so dass es die Frequenzeffizienz verbessert und die Nutzung der Frequenzressourcen maximiert.

Bei der Hochgeschwindigkeitsdatenübertragung verfügt COFDM über einen selbstadaptiven Modulationsmechanismus, der es den Teilträgern ermöglicht, verschiedene Modulationsmethoden wie QPSK, QAM,16QAM oder 64QAM je nach unterschiedlichen Kanalbedingungen und HintergrundgeräuschenWenn die Bedingungen gut sind, passt sie sich dann an die hocheffiziente Modulation an, wenn die Bedingungen schlecht sind, passt sie sich dann an die Interferenzmodulation an.So kann es sich zuverlässig an eine Hochgeschwindigkeitsdatenübertragung anpassen.

Es verfügt über eine starke Inter-Symbol Interferenz (ISI) Fähigkeit, ISI ist die größte Störung neben Lärm in der digitalen Kommunikation.

Einfache Verwendung in Kombination mit einer Vielzahl anderer Methoden, COFDM kann als Modulationsmethode verwendet werden, außerdem kann es leicht mit vielen Arten von Multiple Access-Technologie kombiniert werden,Zugriff für mehrere Benutzer gleichzeitig. Sie können mehreren Benutzern erlauben, die COFDM-Informationstechnologie zur Übertragung gleichzeitig zu verwenden.

Anwendungen von COFDM-Geräten
Die COFDM-Modulation löste die schwierigen Probleme der drahtlosen Breitbandübertragung "Nicht in Sichtweite" und "Mobile", wenn die Geschwindigkeit über 2 Mbps liegt, und wurde daher in der mobilen Kommunikation weit verbreitet.Videoübertragungs- und Überwachungssysteme wie Digital Audio Broadcasting Project (DAB), Fernsehen in hoher Auflösung (HDTV), Gesundheitswesen, Mobilfunk (CDMA + OFDM), drahtloses LAN (IEEE 802.1a), drahtloser Breitbandzugang (BWA),In den letzten Jahren hat sich die Zahl der, Rundfunk, Sicherheit, maritime Verteidigung und andere Industriezweige).

Hochgeschwindigkeitsübertragung in Echtzeit
Das System kann in Echtzeit Video, Sprache, Daten usw. über ein öffentliches Kommunikationsnetzwerk oder ein privates Kommunikationsnetzwerksystem sammeln, das an jedes Empfehlungszentrum geliefert wird.Offiziere auf allen Befehlsstufen können die Situation direkt vom Computer verstehen, um effektive Maßnahmen in Echtzeit zu ergreifen.Das System kann dazu beitragen, viel Bearbeitungszeit zu sparen und die durch Katastrophen verursachten Verluste zu reduzieren.

Echtzeit-Schifffahrt-Wireless-Übertragung
Die Echtzeitüberwachung der maritimen drahtlosen Übertragung ist für Küstenverteidigung, Seefahrt, Hafeninspektion und andere Branchen von Vorteil.Die Echtzeitüberwachung der Seeüberwachungszone kann durch den gesamten Prozess mit Live-Video manipuliert werden.Dieses System kann dazu beitragen, das Kommando und die Überwachung auf See effizienter zu gestalten.

Live-Übertragung
Bei der Live-Übertragung der Sportspiele kann die Klarheit des Videos durch COFDM-Übertragung erheblich verbessert werden.

Öffentliches Mobilfunksystem
IEEE 802.1a hat sich bereits mit dem 5GHz-Band beschäftigt und bietet eine Hochgeschwindigkeitsdatenübertragung per OFDM.

Die COFDM-Modulierung löste schwierige Probleme bei der drahtlosen Breitbandübertragung über "Nicht-Sichtlinie" und "Mobile", wenn die Geschwindigkeit über 2 Mbps liegt.COFDM kann Videos mit hoher Geschwindigkeit aufnehmen und hochwertige Echtzeitvideos übertragen, ermöglichen den Nutzern eine außergewöhnliche Freiheit bei der Sammlung von Nachrichten, Live-Übertragungen und Echtzeit-Überwachungsanwendungen.
