LKAV1614 20 km Militärische Kommunikation mit geringer Latenz Drohne Video-Datenverbindung

5 km 20 km 1 Watt Drohne Video-Link FHD Niedrige Latenz AES256 Verschlüsselung

5-20km Drohne Video Link FHD Niedrige Latenz AES256 Verschlüsselung 1W Leistung

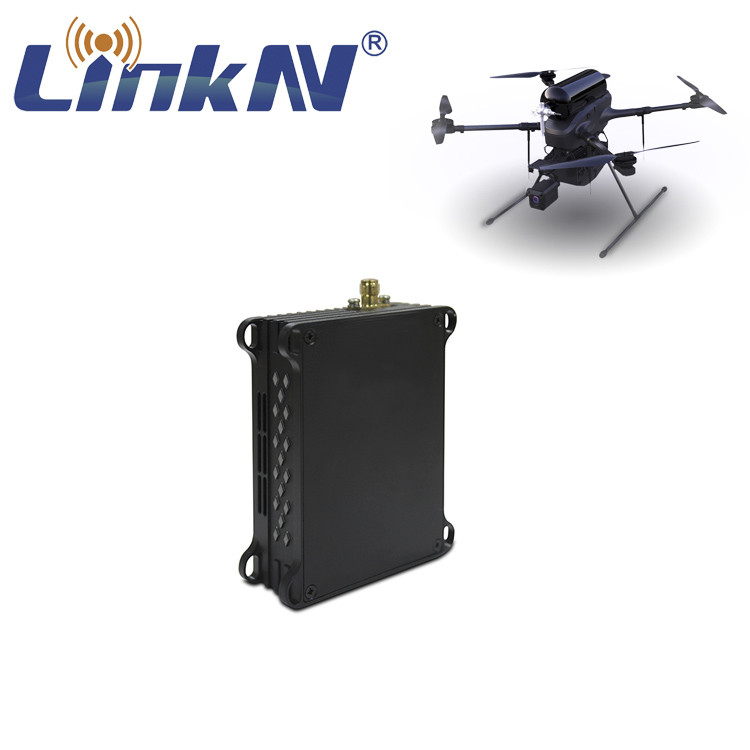

Der LKAV-1614 ist ein drahtloser COFDM-Video-Sender, der speziell für UAV-Anwendungen entwickelt wurde.Es ermöglicht die Einrichtung einer robusten drahtlosen Videoverbindung in allen Umgebungen, einschließlich Hochgeschwindigkeitsmobilfunk.Die kompakte Größe macht es ideal für UAV-Installationen.

Antenne des Senders:SMA weiblicher Kopf, Standard mit allseitiger Antenne, Antennenverstärkung 3,5 dB.

(Hinweis: Bitte schalten Sie den Sender ohne TX-Antenne nicht ein, sonst könnte er beschädigt sein.)

FM-Schnittstelle:Von links nach rechts sind die Pins:1.DC5V,2.GND,3.RXD,4.TXD, bei Bedarf können die Senderparameter von unserem FM-Board oder über den Computer-Serienabschluss geändert werden.

Datenoberfläche:Kann mit dem Computer verbunden werden, ändern Sie die Parameter über seriellen Port TTL-Level, Transparent baud rate factory default ist 115200, Bitte bestätigen Sie die Details in unserer Anweisungsliste.

StromversorgungsschnittstelleSpannung12V Gleichstrom, Strom 1A

A/V CVBS-Signale Eingang:3.5MM / 3 Audio- und Video-Schnittstelle, AV-Kabel an die analoge Kamera anschließen.

Funktionsanzeige:Arbeitsanzeige sind rote und gelbe digitale Schläuche,normale Arbeitsleistung mit rotem Anzeiger,an die Signalquelle angeschlossen,gelbes Licht blinkt, wenn der Sender normalerweise Daten sendet,Je schneller der Blitz, je größer die übermittelten Daten sind.

HDMI-Signal-Eingang:HDMI-C-Schnittstelle, Sie können das HDMI (C-D) -Kabel verwenden, um eine hochauflösende Kamera zu verbinden.

Eigenschaften

■ HDMI- und CVBS-Doppelvideoeingänge

■ Niedrige Systemlatenz von 60-80 ms

■ Reichweite von bis zu 10-20 km

■ Frequenz 300 MHz bis 2,7 GHz anpassbar

■ Robuste Gehäuse aus Aluminiumlegierung

■ Kompakte Größe und geringes Gewicht

■ AES256-Verschlüsselung

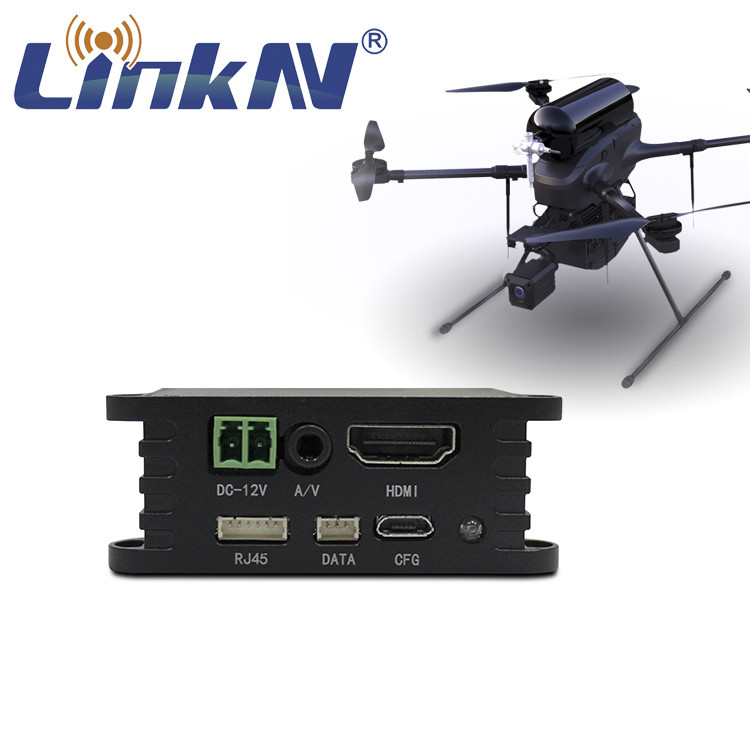

Spezifikation

1 Antennenoberfläche

1 Leistungsaufnahme ️ 2-Pin, Gleichspannung 12V

2 AV-Videoeinträge ¢ CVBS, analoge SD

3 HDMI-Videoeingabe ¢ digitale HD

4 RJ45-Anschluss

5 Datenanschluss ?? reserviert

6 CFG-Anschluss → Konfigurationsanschluss

7 Leistungsanzeige rotes Licht

Vorteile der COFDM
Die COFDM-Modulation weist einen sehr starken Dämpfungswiderstand auf. Die COFDM-Modulation ermöglicht die Übertragung vom Endbenutzer auf eine Vielzahl von Subträgern.und das Signal kann sehr viel länger aufbewahrt werden als das Signal, das in einem Einträgersystem aufbewahrt wird, entsprechend, so dass COFDM einen stärkeren Widerstand gegen Impulsröhren und schnellen Kanaldämpfungswiderstand hat.COFDM hat eine höhere Frequenznutzung und ermöglicht die Überlappung orthogonaler Unterträgerwellen als Unterkanäle, anstatt der traditionellen Verwendung von Schutzbändern, die die Unterkanäle trennen, so dass es die Frequenzeffizienz verbessert und die Nutzung der Frequenzressourcen maximiert.

Bei der Hochgeschwindigkeitsdatenübertragung verfügt COFDM über einen selbstadaptiven Modulationsmechanismus, der es den Teilträgern ermöglicht, verschiedene Modulationsmethoden wie QPSK, QAM,16QAM oder 64QAM je nach unterschiedlichen Kanalbedingungen und HintergrundgeräuschenWenn die Bedingungen gut sind, passt sie sich dann der hocheffizienten Modulation an, wenn die Bedingungen schlecht sind, passt sie sich dann der Anti-Interferenz-Modulation an.So kann es sich zuverlässig an eine Hochgeschwindigkeitsdatenübertragung anpassen.

Es verfügt über eine starke Inter-Symbol Interferenz (ISI) -Fähigkeit, ISI ist die größte Störung neben Lärm in der digitalen Kommunikation.

Einfache Verwendung in Kombination mit einer Vielzahl anderer Methoden, COFDM kann als Modulationsmethode verwendet werden, außerdem kann es leicht mit vielen Arten von Multiple Access-Technologie kombiniert werden,Zugriff für mehrere Benutzer gleichzeitig. Sie können mehreren Benutzern erlauben, die COFDM-Informationstechnologie zur Übertragung gleichzeitig zu verwenden.

Anwendungen von COFDM-Geräten
Die COFDM-Modulation löste die schwierigen Probleme der drahtlosen Breitbandübertragung "Nicht-Sichtlinie" und "Mobil", wenn die Geschwindigkeit über 2 Mbps liegt, so dass sie in der mobilen Kommunikation weit verbreitet ist,Videoübertragungs- und Überwachungssysteme wie Digital Audio Broadcasting Project (DAB), Fernsehen in hoher Auflösung (HDTV), Gesundheitswesen, Mobilfunk (CDMA + OFDM), drahtloses LAN (IEEE 802.1a), drahtloser Breitbandzugang (BWA),In den letzten Jahren hat sich die Zahl der, Rundfunk, Sicherheit, maritime Verteidigung und andere Industriezweige).

Hochgeschwindigkeitsübertragung in Echtzeit
Das System kann in Echtzeit Video, Sprache, Daten usw. über ein öffentliches Kommunikationsnetzwerk oder ein privates Kommunikationsnetzwerksystem sammeln, das an jedes Empfehlungszentrum geliefert wird.Offiziere auf allen Befehlsstufen können die Situation direkt vom Computer verstehen, um effektive Maßnahmen in Echtzeit zu ergreifen.Das System kann dazu beitragen, viel Bearbeitungszeit zu sparen und die durch Katastrophen verursachten Verluste zu reduzieren.

Echtzeit-Schifffahrt-Wireless-Übertragung
Die Echtzeitüberwachung der maritimen drahtlosen Übertragung ist für Küstenverteidigung, Seefahrt, Hafeninspektion und andere Branchen von Vorteil.Die Echtzeitüberwachung der Seeüberwachungszone kann durch den gesamten Prozess mit Live-Video manipuliert werden.Dieses System kann dazu beitragen, das Kommando und die Überwachung auf See effizienter zu gestalten.

Live-Übertragung
Bei der Live-Übertragung der Sportspiele kann die Klarheit des Videos durch COFDM-Übertragung erheblich verbessert werden.

Öffentliches Mobilfunksystem
IEEE 802.1a hat sich bereits mit dem 5GHz-Band beschäftigt und bietet eine Hochgeschwindigkeitsdatenübertragung per OFDM.

Die COFDM-Modulierung löste schwierige Probleme bei der drahtlosen Breitbandübertragung über "Nicht-Sichtlinie" und "Mobile", wenn die Geschwindigkeit über 2 Mbps liegt.COFDM kann Videos mit hoher Geschwindigkeit aufnehmen und hochwertige Echtzeitvideos übertragen, ermöglichen den Nutzern eine außergewöhnliche Freiheit bei der Sammlung von Nachrichten, Live-Übertragungen und Echtzeit-Überwachungsanwendungen.
